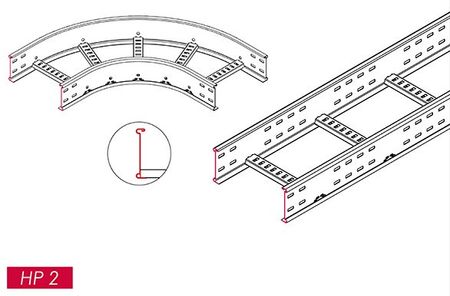

Serie HP 2.22 aggraffata e saldata

La passerella a traversini serie HP 2.22 è composta da longheroni con sezione a trave con bordo superiore anti-taglio e da traversini rinforzati che permettono di ottenere, con spessori ridotti analoghe portate alle passerelle a traversini tradizionali.

L’esclusivo sistema di assemblaggio ad aggraffatura permette, con notevole risparmio economico, la produzione di passerelle in acciaio zincato sendzimir e in acciaio inox senza la necessità del trattamento di decontaminazione chimica necessaria per i prodotti saldati.

DATI TECNICI

Lunghezza standard: da 3 a 6 metri

raggio di curvatura accessori: da 300 a 1250 mm

spessore: da 1,2 a 2,0 mm

base: da 150 a 900 mm

altezza: 75, 100, 125 mm

interasse traversini: 300 mm

materiale: versione aggraffata ( ZS ) ( I ) ( Y ) - versione saldata ( ZC ) ( J ) ( N )

altre dimensioni a richiesta

Serie CZ 2 bullonata e saldata

La passerella a traversini serie CZ 2 è composta da longheroni con bordo rinforzato antitaglio a “ricciolo”.

Nella versione zincata Sendzimir i traversini sono bullonati mentre nella versione zincata a caldo dopo lavorazione i traversini sono saldati.

DATI TECNICI

Lunghezza standard: da 3 a 6 metri

raggio di curvatura accessori: da 300 a 1250 mm

spessore: da 1,2 a 2,0 mm

base: da 100 a 900 mm

altezza: 60, 75, 85, 100, 110, 125 e 150 mm

interasse traversini: 300 mm

materiale: versione bullonta ( ZS ) ( I ) ( Y ) - versione saldata ( ZC ) ( J ) ( N )

altre dimensioni a richiesta

Serie RD 2 saldata

La passerella a traversini serie RD 2 è composta da longheroni con bordo rinforzato "RD" adatto per impieghi di media e alta portata

DATI TECNICI

Lunghezza standard: da 3 a 6 metri

raggio di curvatura accessori: da 300 a 1250 mm

spessore: da 1,2 a 3,0 mm

base: da 100 a 900 mm

altezza: 100, 125, 150, 175 e 200 mm

interasse traversini: 300 mm

materiale: ( ZC ) ( Y ) ( N )

altre dimensioni a richiesta

Coperchi rettilinei normali e autobloccanti

I coperchi "autobloccanti", grazie alle particolari sagomature, associate alle ribordature delle passerelle a traversini e dei relativi accessori, garantiscono una chiusura autobloccante.

Per le passerelle a traversini della serie CZ 2, i coperchi autobloccanti presentano una binariatura dentellata.

DATI TECNICI

lunghezza standard: 3 metri

raggio di curvatura accessori: da 300 a 1250 mm,

spessore: da 0,6 a 2,0 mm (versione autobloccante max 1,0 mm)

base: da 100 a 900 mm

altezza: 15 mm (autobloccante) - 20 mm (normale)

materiale: ( ZS ) ( ZC ) ( V ) ( I ) ( Y ) ( AL )

Coperchi speciali a spiovente e ventilati

I coperchi "speciali" vengono realizzati, con un certo quantitativo minimo di produzione, per evitare il ristagno di liquidi, nel primo caso, oppure per migliorare la ventilazione dei cavi, nel secondo caso

DATI TECNICI

lunghezza standard: 2÷3 metri

spessore: da 0,6 a 2,0 mm

base: da 150 a 900 mm

altezza: 15 (a spiovente) e 20 mm (ventilato)

materiale: ( ZS ) ( ZC ) ( V ) ( I ) ( Y ) ( AL )
